Comme je l'ai dit plus haut, le stator d'alternateur commençait à lâcher, donc il faut le remplacer.

Sauf que, en adaptable ça vaut dans les 180roros, chez un bobineur, c'est à peine moins cher, et chez Honda même si c'est encore dispo... je n'ai pas envie de vendre un rein pour pouvoir me le payer. Rolling Eyes

Du coup, après quelques renseignements pris sur la toile, je me suis mis à envisager de le re-bobiner moi-même. Après tout, si un autre être humain peut le faire, je devrais pouvoir me débrouiller.

Première étape: déposer le moteur et l'ouvrir, ça c'est bon je maîtrise...par contre, il faut ranger un peu le bord... garage pour trouver un endroit où le poser, et ça... dents

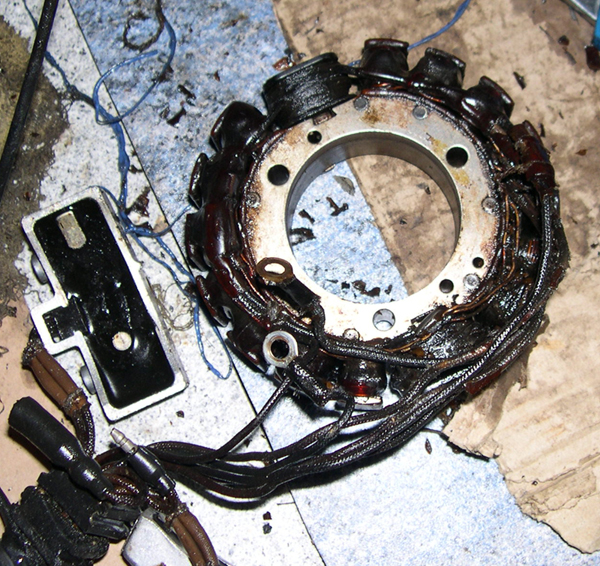

Après dépose du bidule, ça donne ceci:

A gauche, un des deux capteur d'allumage (le truc rectangulaire noir et alu), l'autre est hors champ.
on distingue deux rangées de 7 plots de chaque coté avec en opposition deux autres bobines séparées qui servent à l'allumage.
ce ne sont pas ce qu'on appelle les bobines d'allumage, elles ne servent pas à créer la haute tension, ce sont deux mini alternateurs qui servent au courant primaire pour le CDI.

Oh bonne surprise, monsieur Honda dans sa grande mansuétude, à pensé à noyer sous de la résine tout l'ensemble pour simplifier la vie du restaurateur amateur; comme ça on n'y voit que dalle. bah

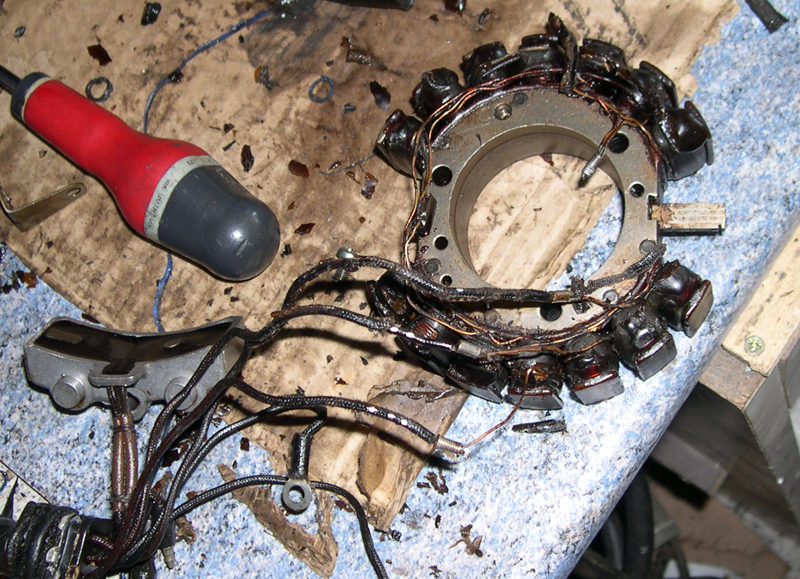

En dépiautant un peu plus avant, on commencer à capter comment c'est branlé: le fil fait 0,8mm de section. Ça me coûtera moins de 30€, frais de port inclus en matière.

Les plots sont séparés en 3 circuits; un de 6 et deux de 4, enroulés de 43 tours en sens horaire.
Bien sûr, je me suis fait un schéma précis pour ne pas me gourer au remontage.

Après un longue bagarre, je réussissais donc à le foutre à poil.

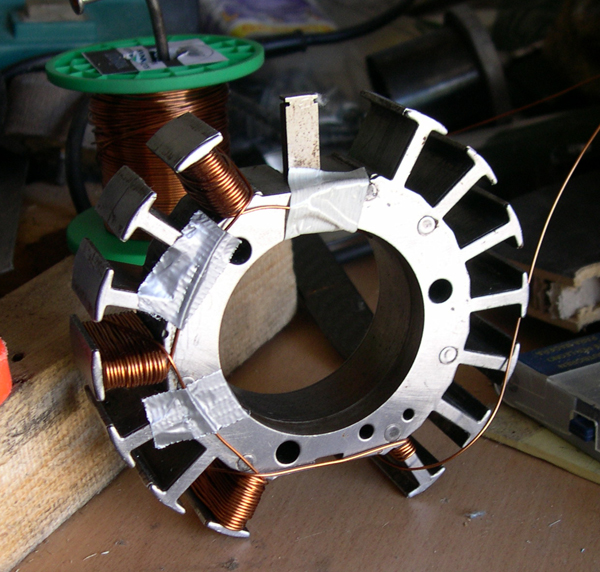

Une heure de plus pour le nettoyer et enlever les restes de résine, je commence le ré-enroulage:

malheureusement une saleté de tendinite au pouce, n’empêche d'avancer aussi vite que je le voudrais, donc j'en suis là.

En même temps, puisque le moteur est ouvert, j'en ai profité pour changer l'AAC. Les dents d'entrainement du compte-tour (de type vis sans fin) de celui qui y était se sont barrées depuis longtemps. Il en restait une qui m'animait le truc de quelques soubresauts avant de déclarer forfait elle aussi.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jeag.free.fr
Jeag

avatar

Messages : 1696
Date d'inscription : 09/01/2010
Age : 46
Localisation : entre Aix-en-Provence et Salon

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Mer 31 Déc 2014 - 3:59

Quelques ch'tites nouvelles de cette dernière qui a quand même un peu évolué depuis:

Le rebobinage s'est à peu près bien passé, tout fonctionne normalement.
J'ai ajouté de la bande échappement sur les 2 tubes primaires, parce que finalement la peinture antirouille spéciale échappement, même après 7 couches et de multiples cuissons, ça marche moyen.


Puis, je me suis dit que ces clignos HD, même s'ils sont jolis sont un peu trop gros pour cette 'tite titine. Et tant qu'à faire, les pattes de phare bricolées avec 2 pôv plaques d'alu de base méritaient peut-être que je m'y re-penche.
J'ai donc crobardé plusieurs essais avant d'arriver à ça:


Bon après, ce fut le bal des scies sauteuses, ponceuses et autres limes (d'ailleurs, dans ce genre de bal; la musique est vachement forte et typée très...techno. C'est pour ça que je préfère mettre un casque anti-bruit What a Face ) pour arriver à ça:


et enfin monté sur la bestiole:


Je n'ai pas totalement respecté le dessin initial, surtout pour les proportions, parce que, en taille réelle sur la chose, ça donne d'autres réponses qu'on ne peut prévoir sur photo.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jeag.free.fr
hoodman

avatar

Messages : 5271
Date d'inscription : 14/08/2010
Age : 40
Localisation : south ardèche

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Mer 31 Déc 2014 - 4:07

joli les papattes du black dog ! dents


super
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jeag

avatar

Messages : 1696
Date d'inscription : 09/01/2010
Age : 46
Localisation : entre Aix-en-Provence et Salon

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Jeu 1 Jan 2015 - 2:22

Allez pour en finir avec 2014, le dernier p'tit bidule que j'ai bricolé il y a 3-4 semaines environ:

Les 4 tuyaux qui pendouillaient lamentablement à coté de l'axe du bras oscillant ( à savoir sur-verse des carbus, batterie, vase d'expansion et boîte à air) commençaient à me déplaire, j'ai donc fait un pitit bac de rétention sympa.



C'est un tube d'acier Ø50mm avec les deux bouchon choumaqués à la boule de caravane puis soudés. un écrou de 12 pour bouchon de vidange, et vàlà!



En situation sur le toutounoir: pour l'instant je l'ai peint avec un gris moyen qu'il me restait (couleur pare-choc estafette) mais il est prévu à terme qu'il soit du même gris que le cadre.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jeag.free.fr
Jeag

avatar

Messages : 1696
Date d'inscription : 09/01/2010
Age : 46
Localisation : entre Aix-en-Provence et Salon

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Dim 4 Jan 2015 - 11:03

Juste 3 p'tits gros plans pour montrer que ça sert à rouler (et par tous les temps), pas seulement à poser devant l'estafette pour faire joli. siffle






La drache que j'ai pris cette fois-là; comme ils disaient dans Lucky Luke: "je suis peut-être trempé, mais pas liquidé!"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jeag.free.fr
Jeag

avatar

Messages : 1696
Date d'inscription : 09/01/2010
Age : 46
Localisation : entre Aix-en-Provence et Salon

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Sam 10 Jan 2015 - 15:14

Juste un essai de gif animé avec toshop:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jeag.free.fr
Jeag

avatar

Messages : 1696
Date d'inscription : 09/01/2010
Age : 46
Localisation : entre Aix-en-Provence et Salon

MessageSujet: Re: Black Dog: pas la chanson, mais ma CX à moi que j'ai bricolé...   Sam 31 Oct 2015 - 11:27

Comme dit le proverbe: "cent fois sur ton ouvrage remets le métier...  bah
non, remets une fois l'ouvrage sur cent métiers, euh...  scratch
sans métiers remet l'ouvrage à plus tard... une fois.      grrr
Et m..de, fais pas chier, t'avais qu'à le faire bien la première fois,   ...non mais!
"

Donc j'ai repris les supports de cale-pieds qui étaient restés depuis tout ce temps en mode provisoire qui s'éternise.
c'est à dire ça:


Pour arriver à ça, avec de nouvelles vis à têtes fraisées,

Non! Pas celles-là, et quelques coups de limes plus tard:






Reste à faire l'autre coté maintenant, mais ça c'est pour demain.
Et aussi remplacer les deux vis pas en inox en inox, ou les deux en inox par des pas en inox, pour que ça ait la même couleur. Mais des têtes fraisées en 10x125, c'est pas facile à trouver.
