MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 1:52

comme la méca  ( v6 2,0l ) que j'avais monté  à l'époque  ,n'est pas assez puissante pour le  nouveau proprio   bah ,  le nouveau moteur  (v6 2,9i ) est en place avec une de mes boites 5 !   le bloc est sensiblement le méme , il repose sur les supports moteur que j'avais réalisé pour l'autre  .  apparement , tout colle  , mais reste  à modifier le carter qui du coup se retrouve à l'envers   scratch


donc plusieurs phases de découpes



et de planage des moulures pour une meilleure liaison

puis la 1ére tôle



comme les carters  ont des formes assymétriques  , obligé d'inverser  les embouts









mise en place du gros morceau



rectification





fermeture des vides





puis essai  en place





 choqué le plus gros boulot reste à faire ..   passage  de la traverse ,  déplacement du bouchon de vidange , passage pour le démarreur qui se retrouve avec la téte en bas , augmentation du volume d'huile   bah

coupe avec rebords martelés pour la traverse



découpe pour le démarreur



là ,c'est bon

pour le démarreur , une tôle cintrée sur place  (  5mm à la bielle et 5mm au démarreur )  car il faut pouvoir l'enlever sans lever le moteur





redémontage  et pointage des tôles



puis  élargissement de 5cm





fermeture des écarts







et le bouchon

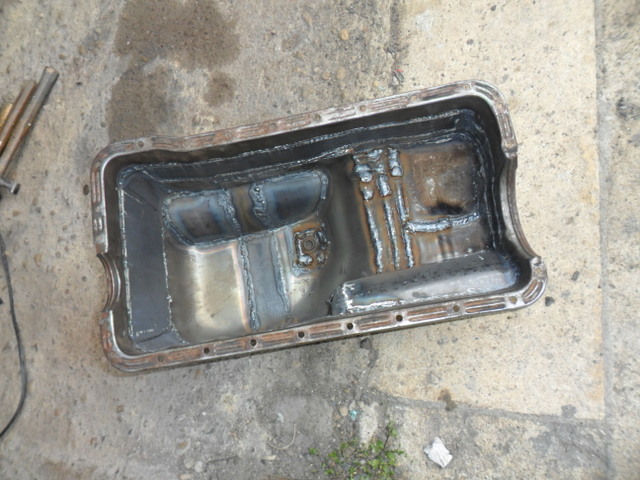

reste  un peu de soudures et meulage complet ...



après , étude du nouveau systéme de freinage !!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
ludo

avatar

Messages : 534
Date d'inscription : 10/03/2008
Age : 46
Localisation : le mans

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 2:36

pureé , des fois je me dit que j suis malade ...... mais la y a pire

sinon nickel

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
°ΔRTMΔN°

avatar

Messages : 30543
Date d'inscription : 20/10/2007
Localisation : Yvelines Beach

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 3:52

La vache!! le carter à Frankenstein !! affraid
belle adaptation!  super
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
203 pick up

avatar

Messages : 1619
Date d'inscription : 08/01/2012
Age : 37
Localisation : seine et marne

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 4:34

beaux travail mon ga bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Requiem

avatar

Messages : 2036
Date d'inscription : 23/11/2010
Age : 43
Localisation : CHARENTE

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 5:58

super taf!!!  bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.clubtaunustc.fr/forum/index.php
caramid460

avatar

Messages : 1292
Date d'inscription : 17/12/2008
Age : 52
Localisation : 88

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 6:33


 bravo
et moi je me dis que je suis devenu une grosse feignasse rien que de voir je n'ai plus envie!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
YOEL

avatar

Messages : 1324
Date d'inscription : 30/04/2012
Localisation : SERMERIEU 38

MessageSujet: Re: cortina break   Jeu 3 Avr 2014 - 11:58

malgré l'excellent tuto , j'ai vraiment du mal à imaginer spatialement ta manière de penser et de concevoir et ainssi d’élaborer une méthodologie pour réaliser ce carter inversé ..chapeau bas un seul smiley  bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Mer 24 Sep 2014 - 13:53

depuis le temps , quelques petites bricoles ont été  réalisées  ..


 ---- le systéme de renvoi de freinage









----le support de boite








---  et le renfort qui sert aussi  de galbe du tunnel













---  puis un nouvel échappement  ..












Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
zamac

avatar

Messages : 766
Date d'inscription : 14/04/2010
Age : 59
Localisation : Gironde

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 2:23

Comme dirait l'autre, "NO COMMENT" ! Tu es un grand malade Alain.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FIF
Admin
avatar

Messages : 22015
Date d'inscription : 25/10/2007
Age : 54
Localisation : ardeche mount's

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 4:05

le trou sur la platine n'est pas trop petit par rapport aux tubes ?



beau boulot super

_________________
GB auto supporter
  ........................................ ..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 4:55

je fini les trous au bon diamétre à la carotte quand c'est tout soudé dents
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
niko

avatar

Messages : 9628
Date d'inscription : 17/11/2007
Age : 53
Localisation : Carcassonne

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 5:33

Shocked Shocked Shocked Shocked Shocked Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.facebook.com/NikosStickers En ligne
FIF
Admin
avatar

Messages : 22015
Date d'inscription : 25/10/2007
Age : 54
Localisation : ardeche mount's

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 11:58

ok

_________________
GB auto supporter
  ........................................ ..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'fonz

avatar

Messages : 3860
Date d'inscription : 20/03/2012
Age : 39
Localisation : 51 , reims, murigny exactement mais sa on s'en fou ....

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 13:04

niko a écrit:
Shocked Shocked Shocked Shocked Shocked Shocked

toi aussi niko ? Shocked Shocked Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 13:28

allez  , en image   = réalisation de la descente  qui s'enroule autour de la direction      elle ne peut pas passer ailleurs   bah


url=http://servimg.com/image_preview.php?i=7586&u=14584708][/url]


 dernier morceau





 avec les soudures







mise en place





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
Protofuria

avatar

Messages : 1481
Date d'inscription : 25/10/2010
Age : 34
Localisation : Metz Beach

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 13:36

j'ai fait une partie du collecteur de ma cox dans le meme genre de tube, c'est un peu trop epais mais ça va bien! (la partie 4 en 1)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Furaxmotors

avatar

Messages : 4739
Date d'inscription : 05/05/2013

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 13:50

l'ideal sur du tube c'est de chanfrener pour pouvoir limer ou meuler les cordons tout en etant sur d'avoir du metal en lieu et place des chamfrins,pour eviter toutes cassure du a la dilatation du metal.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 14:20

[quote="Protofuria"]j'ai fait une partie du collecteur de ma cox dans le meme genre de tube, c'est un peu trop epais mais ça va bien! (la partie 4 en 1)



 ---  c'est sur que c'est pas trop fait pour  l'admission    dents



 ---  pour les  soudures , je peux t'assurer que c'est passer de l'autre coté      oui
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
Furaxmotors

avatar

Messages : 4739
Date d'inscription : 05/05/2013

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 14:32

le trempage du mig n'est pas celui d'un poste a l'arc lamba ( je pence que protofuria l'a fait a l'arc,avec un ptit poste et masque a main ptete )

meme mes tubes carrer je les ais chamfrener , car il sont soumis a la force du couple transmis au pont.
et une fois retourner je lui ressouderai un fer plat qui va suivre la voute des tubes carrer et souder aux chassis d'origine histoire de csceller l'ensemble et que le berceau AR ne traivaille que sur ses cilindes bloc.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Protofuria

avatar

Messages : 1481
Date d'inscription : 25/10/2010
Age : 34
Localisation : Metz Beach

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 15:07

Furaxmotors a écrit:
l'ideal sur du tube c'est de chanfrener pour pouvoir limer ou meuler les cordons tout en etant sur d'avoir du metal en lieu et place des chamfrins,pour eviter toutes cassure du a la dilatation du metal.

je n'ai pas meulé mes soudure pour garder de l'epaisseur justement. Il n'y a que la partie derriere la bride de turbo qui est en tube epais, pour le reste c'est du tube fin d'un collecteur merdique je j'avais.

j'ai tout soudé au Mig, fil fourré sans gaz (certainement moins puissant que celui d'Alain)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Furaxmotors

avatar

Messages : 4739
Date d'inscription : 05/05/2013

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 16:09

Oui le fil fourré c'est la blouille , j'ai jarret le mien , car même à l'arc je faisais de plus beau cordon .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Jeu 25 Sep 2014 - 23:55

Protofuria a écrit:




j'ai tout soudé au Mig, fil fourré sans gaz (certainement moins puissant que celui d'Alain)


et peut-être PLUS cher aussi geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
ACR

avatar

Messages : 4021
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: cortina break   Ven 26 Sep 2014 - 0:00

cela fais 30 ans que je soude comme çà ( méme avant au chalumeau ) et jamais rien n'à lacher bah


-- ma petite combine est simple : un ajustement des pièces avec un écart de 1/2 et mieux qu'un chanfrein oui
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
Furaxmotors

avatar

Messages : 4739
Date d'inscription : 05/05/2013

MessageSujet: Re: cortina break   Ven 26 Sep 2014 - 8:01

Les évasements assure un plus large recouvrement de métal , donc plus solide.

Source prise d'un tuyauter de métier quand j'était apprenti .
Jais toujours appliquer se conseil .

bah
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Adrénaline

avatar

Messages : 335
Date d'inscription : 20/08/2012
Age : 36
Localisation : Moselle

MessageSujet: Re: cortina break   Ven 26 Sep 2014 - 8:50

Concernant le collecteur, normalement dans l'idéal il faudrait la meme longueur sur chaques tubes avant qu'ils ne se rejoignent tous non ? ...... une histoire d'acoustique, pour les perfs, d'échauffements de soupapes, etc etc.

Dans le doute je prefere demander, histoire d'en apprendre un peu sur ce sujet. bah

Meme si c'est sur un 2.9 V6.
