coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 23 Jan 2015 - 5:23

Salut à tous,
je continue un peu.... Scéance de mesure dans tous les sens pour que la caisse soit bien centrée par rapport au chassis.... Mais sur une Alpine A110, rien n'est symétrique alors... C'est pas au millimètre près... Je ne vous met pas une photo pour chaque mesure, il y en a une palanquée pour ce soit au top...



Comme tout est souple il faut rigidifier un maximum avant de coller.... Pose du pare-brise et de la lunette arrière, ci dessous prévoir l'écart intérieur pour l'arceau...

Une fois qu'on est réglé aux petits oignons, on commence par coller les passages de roues






De la même façon aux quatre coins, par le dessus et le dessous....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 23 Jan 2015 - 5:30

Préparation de la plage arrière qui sert également à l'accès moteur....


Sur place, petit problème de courbure à reprendre....

Et collage....



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 23 Jan 2015 - 5:38

Ma caisse a été moulée avec des supports de clignotants dans les pares choc qui devraient ne plus exister vu l'année de l'auto....


Alors rabotage au disque à lamelles puis ponçage à la main.... La finition se fera lorsqu'elle passera en carrosserie...


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 2:27

Salut à tous,
On en arrive au point ou j'en suis aujourd'hui.
Sur la photo ci dessus, au dessus des anciens bossages de clignotants, les prises d'air de ventilation de l'habitacle sont dans un léger renfort qui a disparu fin 1973 et devient donc affleurante.

1 - Ponçage du gel coat pour une meilleure accroche:



2 - création d'un patron en carton pour la découpe des morceaux de fibre:





3- Bouchage de l'orifice:



4 Réalisation d'une surface plane:




5 - Comblement du renfoncement:



6 - Ponçage de la fibre:



7 - Réouverture de l'aération:



La finition sera à la charge du carrossier qui fera la peinture.

Voilà l'état actuel du chantier... Si ça en intéresse certains je mettrai la suite quand ça avancera...
Bon bricolage à tous....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ACR

avatar

Messages : 3906
Date d'inscription : 20/12/2009
Age : 60
Localisation : 33 bordeaux

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 5:41

bonjour à toi super


sur ce dernier point , je trouve que tu t'es un peu compliqué la vie scratch


et j'aime le moyen discret de montrer la (fabrication) d'un projet qui ne concerne pas ce forum et où tout le monde bravo




( je pense que je vais revenir sur mon post de présentation ptdr )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://atelier-des-tares.forumactif.org/
le normand

avatar

Messages : 119
Date d'inscription : 02/03/2014
Localisation : Basse Normandie

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 6:38

Par contre (ce qui n'a rien a voir avec toi) la qualité de fabrication de la caisse laisse a désiré pour un pro apres, c'est des heures de preparation avant peinture
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vintage-rod63

avatar

Messages : 739
Date d'inscription : 16/06/2010
Age : 51
Localisation : Auvergne

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 11:08

Super taf; bravo et bonne continuation
mais faut pas etre allergique à la fibre!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 11:22

le normand a écrit:
Par contre (ce qui n'a rien a voir avec toi) la qualité de fabrication de la caisse laisse a désiré pour un pro apres, c'est des heures de preparation avant peinture

C'est du brut de démoulage.... La caisse m'a coûté 1/4 du prix des caisses montées et prêtes à peindre.... Donc faut que je bosse un peu...
La peinture va être faite par un centre d'apprentis en carrosserie donc je ne paye que la camelote... Pas le temps passé...

vintage-rod63 a écrit:
Super taf; bravo et bonne continuation
mais faut pas etre allergique à la fibre!

Merci de tes encouragements... C'est plus sympa que ceux qui ont l'air de dire que je n'ai rien à faire là.... La passion automobile n'est pas uniforme... ni univoque...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vintage-rod63

avatar

Messages : 739
Date d'inscription : 16/06/2010
Age : 51
Localisation : Auvergne

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 28 Jan 2015 - 11:58

Je ne suis pas que custom,
a 18 ans (1983) j'avais une v 85 car c'était moins cher qu'une golf gti ou r5 alpine d'occase!
et j'ai bouffé du poly pendant les vacances car j'aidais mon oncle qui fabriquait des répliques de Cobra.
Je suis avec grand interet tes post, car il reste à mon frère une 1600s ... à restaurer de fond en comble
sauf la méca que j'ai faite il y a qques années.

je suis mécano, mais j'ai pas ton talent en carrosserie!
bon courage , si tu veux, suite en MP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 30 Jan 2015 - 0:57

vintage-rod63 a écrit:
Je ne suis pas que custom,
a 18 ans (1983) j'avais une v 85 car c'était moins cher qu'une golf gti ou r5 alpine d'occase!
et j'ai bouffé du poly pendant les vacances car j'aidais mon oncle qui fabriquait des répliques de Cobra.
Je suis avec grand interet tes post, car il reste à mon frère une 1600s ... à restaurer de fond en comble
sauf la méca que j'ai faite il y a qques années.

je suis mécano, mais j'ai pas ton talent en carrosserie!
bon courage , si tu veux, suite en MP

Je t'ai envoyé un MP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Jeu 26 Fév 2015 - 9:35

Salut à tous,
Petites News:
Conversion de la jupe arrière fixe en Jupe arrière démontable... Ca facilite l'accès à la mécanique:
Etat initial:

Premier découpage grossier:

Affinage du découpage:

Présentation de la nouvelle jupe:


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alex83890



Messages : 4
Date d'inscription : 03/03/2015

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mar 3 Mar 2015 - 22:30

sacré boulot !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 4 Mar 2015 - 2:33

alex83890 a écrit:
sacré boulot !

Merci! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Lun 23 Mar 2015 - 7:02

Allez on continue!! Et désolé pour les amateur de tôle et de soudure au MIG... Very Happy
Pièce a rapporter pour la jupe arrière démontable:

On superpose sur l'existant et on trace:


Et on découpe:


Présentation, ça semble coller mais va falloir affiner:

Même chose pour le coté droit, je ne vous fait pas un dessin.



Pour positionner les morceau au poil, je présente et fixe la jupe arrière démontable:



Un petit retaillage des pièces s'impose pour que tout tombe bien. La! Voila!:

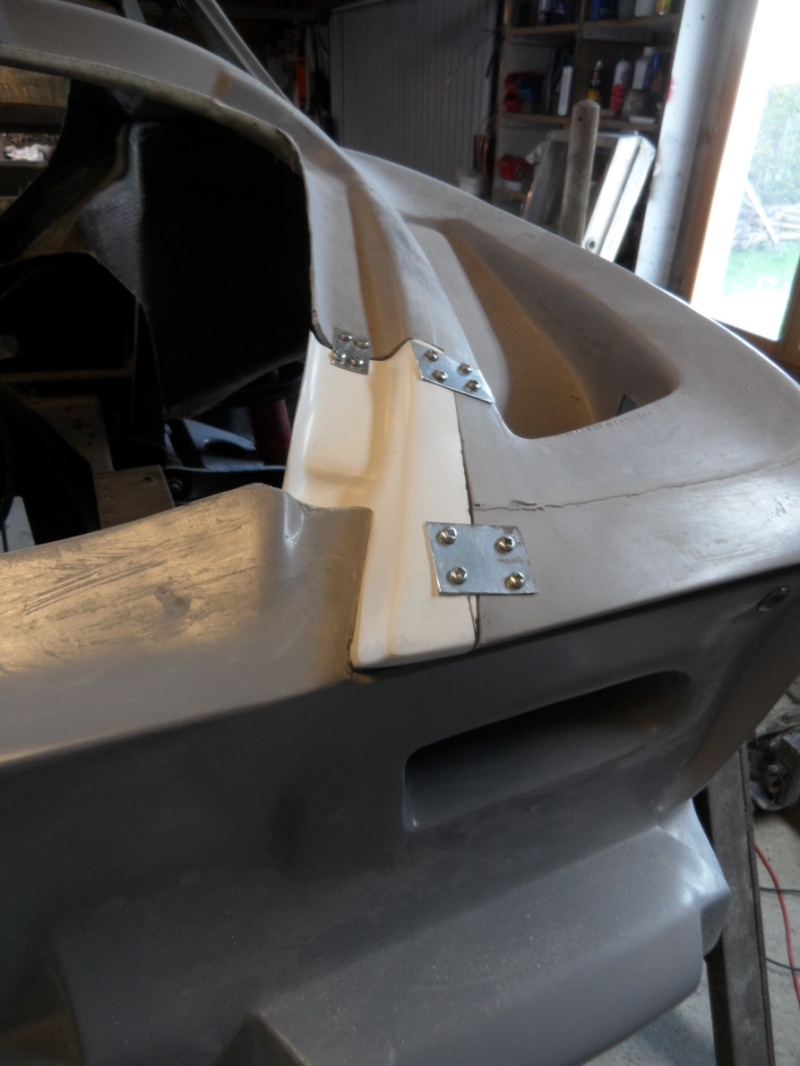

Enfin les petites plaquettes vissée pour tenir le tout en place lorsque je vais coller:




D'ailleurs, avant de coller, il faudra que je fasse une dernière vérification en positionnant le capot pour voir si tout tombe bien.
Ensuite collage par le dessous et lorsque ce sera sec, dévissage des plaquettes de maintien et je m'occuperai du dessus....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
doum-doum



Messages : 68
Date d'inscription : 17/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Sam 9 Mai 2015 - 14:31

Très joli travail !!!
petite question vu que tu sembles très fort en stratification.
Je possède un speedster hoffman, et j'ai une fissure dans mon entourage de pare-brise (caisson), seul le côté extérieur du caisson est accessible, comment faire pour réparer cette fissure (elle est sur une des fixation des attaches de capote) ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Sam 9 Mai 2015 - 22:42

doum-doum a écrit:
Très joli travail !!!
petite question vu que tu sembles très fort en stratification.
Je possède un speedster hoffman, et j'ai une fissure dans mon entourage de pare-brise (caisson), seul le côté extérieur du caisson est accessible, comment faire pour réparer cette fissure (elle est sur une des fixation des attaches de capote) ?

Salut doum-doum!
Tout dépend de ta fissure. Si elle est superficielle une réparation par l'extérieur suffira.
Si elle est très profonde et qu'il y a affaiblissement du polyester il faudra réparer des 2 cotés...

Dans le premier cas de figure tu creuse un peu au niveau de ta fissure avec une limé électrique sur 2-3cm de large puis tu garnis de fibre de verre et résine... Une fois sec tu ponce...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
doum-doum



Messages : 68
Date d'inscription : 17/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Dim 10 Mai 2015 - 1:15

Merci de ta réponse, je vais tenter la réparation.
Je suis un peu plus à l'aise avec la tôle Very Happy

Donc si je comprend bien, une fois la fissure agrandie, je la comble avec un mat de fibre de verre que je "rentre dedans" ou je reste juste en surface ? pour ne pas polluer le post je te propose de continuer en MP si tu le veux bien .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Dim 10 Mai 2015 - 11:39

Salut dou-doum,
ça ne poluera pas le post car j'y venais dans le descriptif de mes travaux:

Contrôle de l'alignement des morceaux présentés avec le capot moteur:


Fibrage par le dessous:


Démontage des plaquette de maintien et utilisation d'une lime électrique pour créer la place pour le fibrage par dessus:


Grignotage sur 4cm de large en V avec le creux profond de 2mm.
On comble avec du mat en couches successives qui vont en s'élargissant puisque le creux du V nécessite plus de fibre, ce qui donne ça:


Une fois sec on ponce le surplus avec du papier de verre sur une cale pour retrouver les niveaux pour finalement avoir ça au dessus et en dessous:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 3 Juin 2015 - 13:59

Bonjour,
une petite avancée sur le bloc avant:
Etat initial:

Pose des parties canalisant le flux d'air des freins Avant:
Vue depuis l'intérieur du coffre:


Vue depuis le passage de roue:


Fibrage de toute ça:
coté conducteur:




Coté passager:




Collage également de la canalisation de flux d'air vers le radiateur Avant:
Présentation en place:

Fibrage:

ET VOILA!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vintage-rod63

avatar

Messages : 739
Date d'inscription : 16/06/2010
Age : 51
Localisation : Auvergne

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 5 Juin 2015 - 5:19

super!!!! Laughing jumpy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Ven 5 Juin 2015 - 5:33

Merci!!
J'aime bien le petit coté gueule de requin de la prise d'aire du radiateur.
Dommage lorsqu'elle est sur ses roues c'est tellement bas qu'on ne la vois presque plus....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'fonz

avatar

Messages : 3860
Date d'inscription : 20/03/2012
Age : 38
Localisation : 51 , reims, murigny exactement mais sa on s'en fou ....

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 10 Juin 2015 - 8:32

Salut à toi coco

Je viens de découvrir la resto de ton alpine et même si je ne suis pas fan de la fibre mais plutôt de la bonne vieille grosse tôle qui claque , je suis totalement admiratif de ton boulot que tu fait dessus et intéresser tout autant !

Bon courage pour la suite ! super
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 10 Juin 2015 - 21:40

l'fonz a écrit:
Salut à toi coco

Je viens de découvrir la resto de ton alpine et même si je ne suis pas fan de la fibre mais plutôt de la bonne vieille grosse tôle qui claque , je suis totalement admiratif de ton boulot que tu fait dessus et intéresser tout autant !

Bon courage pour la suite ! super

Salut l'fonz!
merci pour le compliment. Je compte bien venir à de la tole lorsque cette auto sera terminée...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coco527

avatar

Messages : 152
Date d'inscription : 30/05/2013

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mar 28 Juil 2015 - 15:05

Bonjour à tous,
je n'ai pas beaucoup avancé ces deux derniers mois. Mais je voudrais m'atteler au montage de mon tableau de bord.
Et je réfléchis pour prendre le problème dans le bon sens... Comment je le positionne correctement et comment je le colle?
J'ai tenté de le présenter (voir photos) mais ça coince un peu... que faut il retailler? Les supports de joints de porte ou la planche de bord?
Je vous tiens au courant dès que j'ai les idées claires




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
apache 57

avatar

Messages : 5270
Date d'inscription : 05/12/2008
Age : 52
Localisation : moselle

MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527   Mer 29 Juil 2015 - 0:24

Et si tu nous commencais un sujet


Dernière édition par apache 57 le Jeu 30 Juil 2015 - 13:54, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Reconstruction de l'A110 1600SC de Coco527

Revenir en haut Aller en bas

Reconstruction de l'A110 1600SC de Coco527
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» Reconstruction de l'A110 1600SC de Coco527
» Reconstruction
» Une reconstruction du Titanic ?
» Alpine A110 MC 71
» A110 , LA berlinette

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
KRUZIN' :: Vos Projets-
Sauter vers:
