ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 3:09

Bie : voilà  le montage perso que j'ai sur mon auto:

 Commande de boite Getrag WvHYMQ

En position mais désolidarisé de la boite:

 Commande de boite Getrag Xwrltf

Le but étant d'assurer la commande de cette boite Getrag  tout en ayant un système compact  et le même emplacement que le levier de vitesse d'origine:

 Commande de boite Getrag Jag_gbox_high

Vous pouvez constater entre la première et la troisième photo que c'est le cas .
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 3:29

ce système permet de gagner de la place  par rapport au kit anglais très simple et rès eloigné du système BMW original de la boite.

 Commande de boite Getrag LD_20110122_0115

Cette commande  ne raccourci pas le déplacement du levier de vitesse "qick-shift" manque de précision dans le guidage , de rigidité et demande à être très bien réglée .

Bien-sur il existe  d'autres solutions style :

 Commande de boite Getrag 5speed002

mais léger souci le PRIX !
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 5:01

Très bonne qualité pour la dernière mais l'encombrement et le coté "Quick-shift" c'est pas le but recherché.
QUAIFE a un produit un très séduisant: photo si que je la retrouve
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 5:24

pour revenir à la photo précédente:
la boite est une Broadsport E-type Uk Special Edition 5 vitesses mais le positionnement de la commande est compatibble avec une Getrag 265 ou 262

 Commande de boite Getrag 5speed001

 Commande de boite Getrag 5speed003

 Commande de boite Getrag 5speed004
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 5:50

voilà le montage BMW d'origine:

 Commande de boite Getrag Dscf1112

Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 6:55

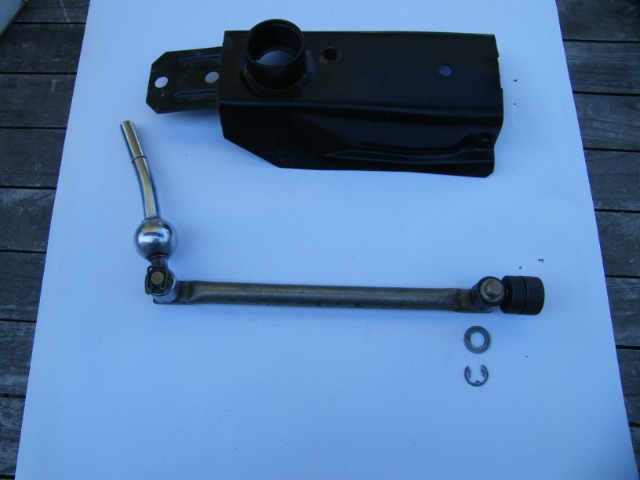

une fois démonté:

 Commande de boite Getrag 04urt8

c'est beaucoup trop long !
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 7:00

Comme ça c'est plus complet ,
sauf la rotule déparée qui servira pus tard

 Commande de boite Getrag <a href= Commande de boite Getrag 04t140" />
Revenir en haut Aller en bas
FIF
Admin
FIF

Messages : 22734
Date d'inscription : 25/10/2007
Age : 56
Localisation : ardeche mount's

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 7:39

pas de possibilité de réduire la longueur ?

_________________
 Commande de boite Getrag Metier10 GB auto supporter
  ........................................ ..
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 7:47

donc raccourcissement:

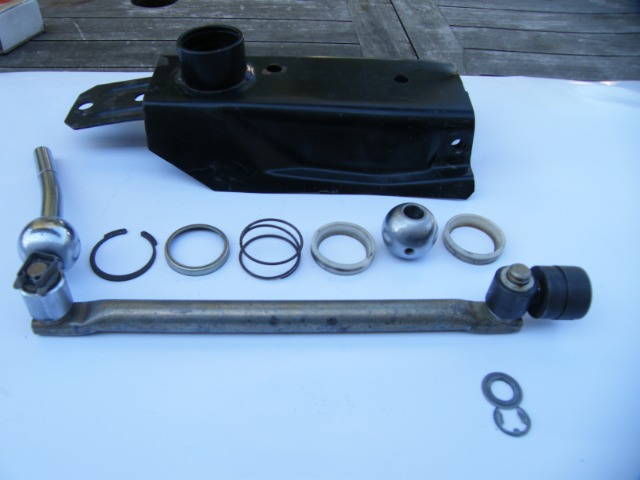

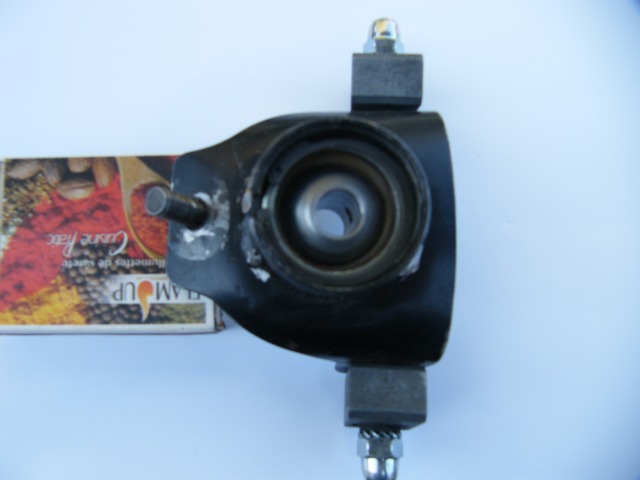

 Commande de boite Getrag <a href= Commande de boite Getrag 040msy" />

 Commande de boite Getrag <a href= Commande de boite Getrag 040dhh" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 7:52

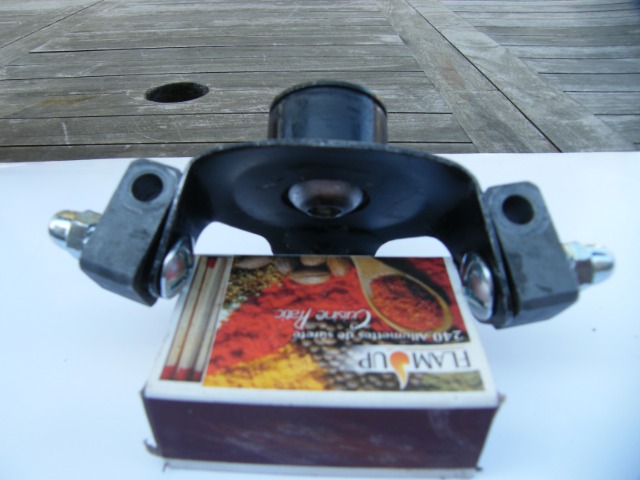

Charcutage, modifications  .....

 Commande de boite Getrag <a href= Commande de boite Getrag 04j2b5" />

 Commande de boite Getrag <a href= Commande de boite Getrag 046czt" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 7:55

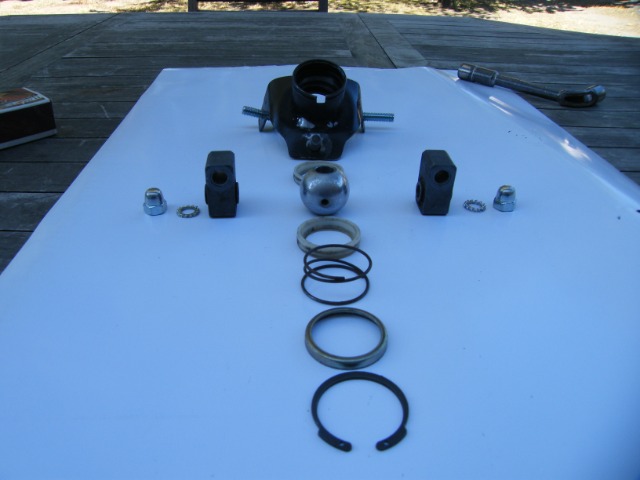

Volà ce qu'il y a dedans :

 Commande de boite Getrag <a href= Commande de boite Getrag 04jith" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 8:06

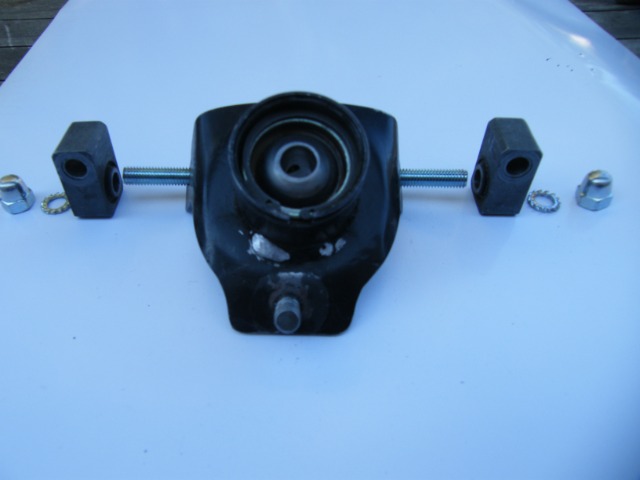

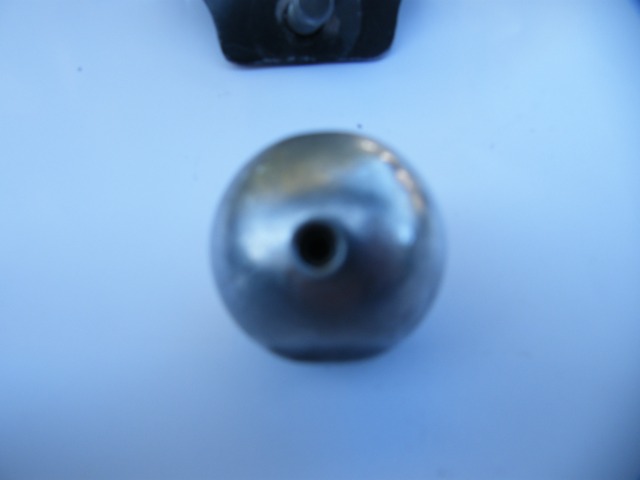

La rotule coté gauche de la photo:

 Commande de boite Getrag <a href= Commande de boite Getrag 04n07v" />

devient ,séparée du reste et percée radialement  , pourvue d'une visse pointeau  qui la rend réglable:

 Commande de boite Getrag <a href= Commande de boite Getrag 04hfr6" />

un nouvel axe de rotation pour le nouveau levier de vitesse.
Revenir en haut Aller en bas
gilles 49

gilles 49

Messages : 686
Date d'inscription : 17/12/2012

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 8:09

j'ai utilisé un système bmw pour la boite rover de ma traction.
le systeme d'origine était beaucoup trop long.
j'ai donc pris un bm que j'ai raccourci.
ça marche très bien.
le seul souci était la sécurité pour la marche arrière.
réglé depuis.
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 8:22

FIF a écrit:
pas de possibilité de réduire la longueur ?

on va y venir....
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 8:25

gilles 49 a écrit:
j'ai utilisé un système bmw pour la boite rover de ma traction.
le systeme d'origine était beaucoup trop long.
j'ai donc pris un bm que j'ai raccourci.
ça marche très bien.
le seul souci était la sécurité pour la marche arrière.
réglé depuis.

J'ai aussi fait ça par le passé mais .... crac et pas à la soudure!
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 8:56

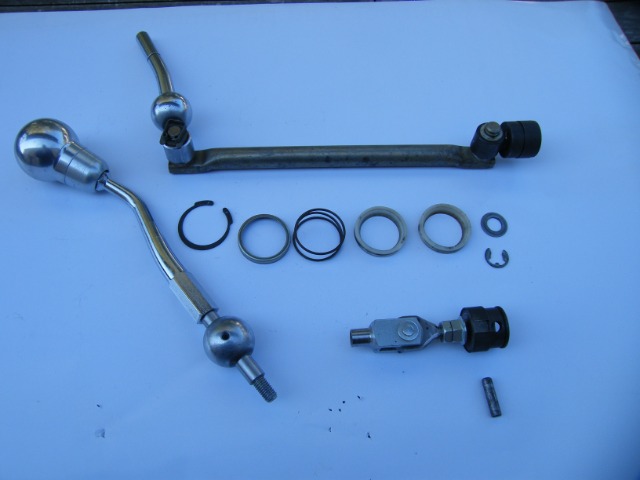

je nouveau levier de vitesse à base de pied de fauteuil roulant de bureau

 Commande de boite Getrag <a href= Commande de boite Getrag 045sf4" />

il y a du moins en longueur non ?

Revenir en haut Aller en bas
Furaxmotors

Furaxmotors

Messages : 4724
Date d'inscription : 05/05/2013

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 9:11

Tu as tailler sévère Twisted Evil

Jolie le pied de chaise , que dit je un jolie pied de nez a la chaise !

TAF soigner / détailler .  super
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 9:41

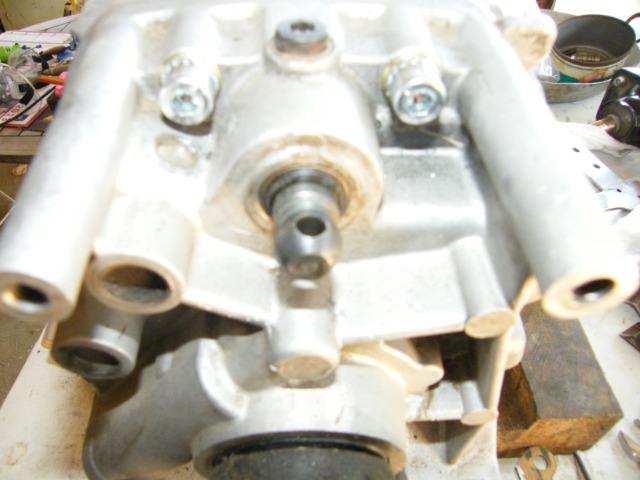

Tout le bazar doit s'articuler là dessus : c'est l'avance , le recul, la rotation à droite et gauche de cette tige  qui permet les changements de vitesses.

 Commande de boite Getrag <a href= Commande de boite Getrag 04zc0h" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 9:48

Voila la douille de raccord BMW

 Commande de boite Getrag Pbucket
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 9:49

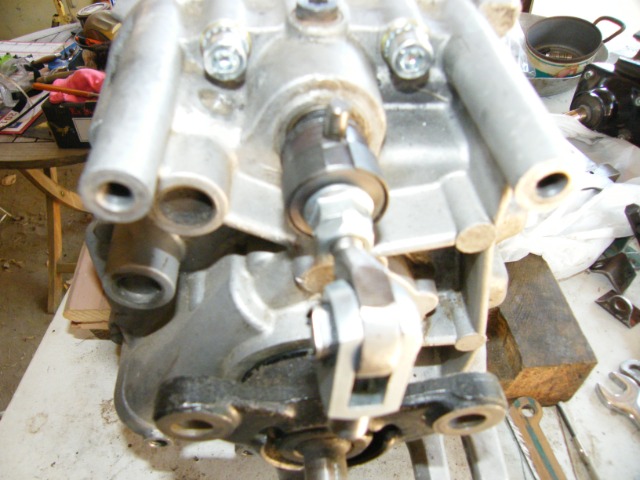

la mienne:

 Commande de boite Getrag <a href= Commande de boite Getrag 04afmx" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 11:03

La goupille se masque sous l'anneau fendu qui la sécurise

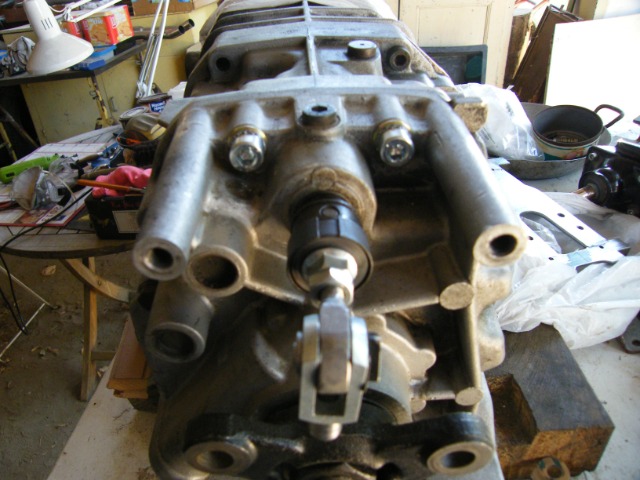

 Commande de boite Getrag 046vos

voilà qui est plus parlant

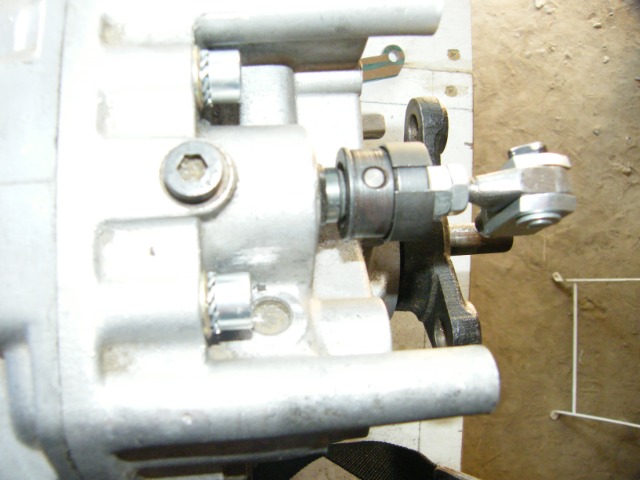

 Commande de boite Getrag <a href= Commande de boite Getrag 04bbhn" />

maintenant composition de la bièlette raccourcie:

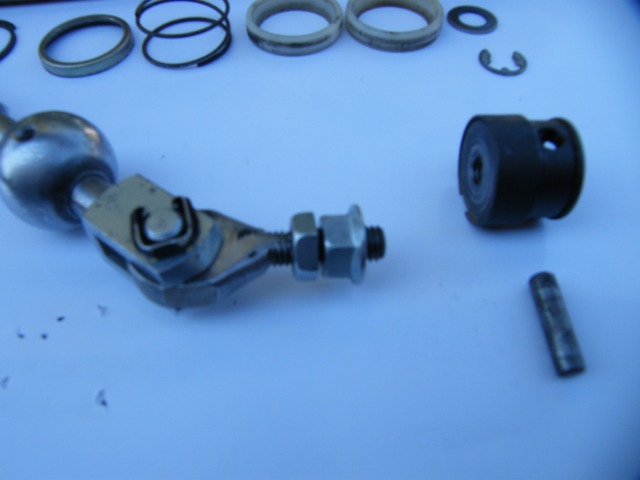

La douille d'origine BMW est amputée de sa partie arrière , percée dans l'axe et taraudée en 8/125, vient ensuite une chape articulée dont le coté mâle est muni d'un pas de visse en 8/125   avec écrou et contre écrou.

 Commande de boite Getrag <a href= Commande de boite Getrag 04k2yg" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyJeu 4 Sep 2014 - 11:17

une alternative qui s'avérera sans doute utile:

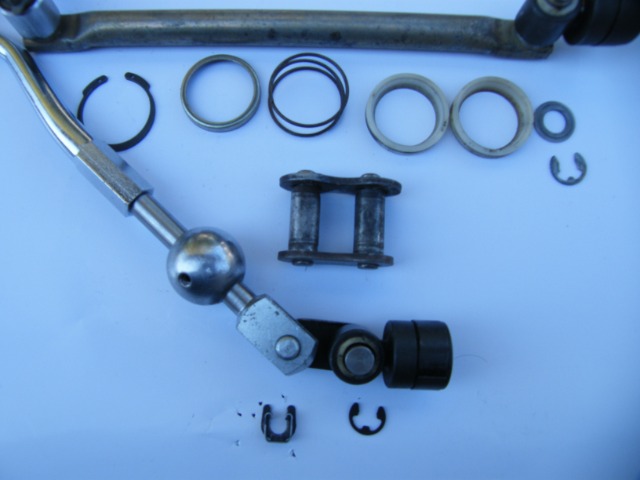

La biellette façon maillon rapide de chaîne: elle permet de conserver la douille d'origine BMW (hélas sans le réglage de profondeur)

 Commande de boite Getrag <a href= Commande de boite Getrag 04pf3i" />
Revenir en haut Aller en bas
P.J.

P.J.

Messages : 3237
Date d'inscription : 09/12/2007
Age : 47
Localisation : Yssingeaux (43)

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyVen 5 Sep 2014 - 6:00

Je ne vois pas comment cela peut fonctionner en ayant la rotule si pres de l'axe...:
Quand tu bouges ton levier de droite à gauche (et réciproquement!), l'axe pris dans la chape du bas décrit un rayon. Comment le mouvement décrit par un point sur un rayon peut-il passer à une rotation pure 3cm plus loin???

EDIT: j'avais pas vu la 2eme rotule!!!!
Revenir en haut Aller en bas
http://a.viode.free.fr
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyVen 12 Sep 2014 - 12:13

Bien pour le levier de vitesse qui à intéressé Furaxmotors

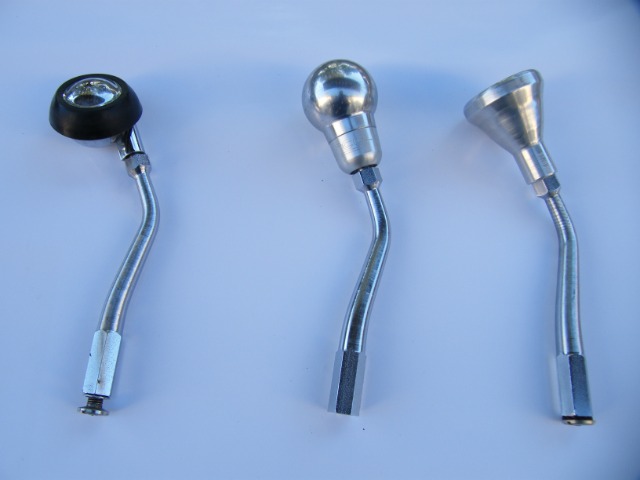

Détournement de pied de fauteuil roulant de bureau:

 Commande de boite Getrag <a href= Commande de boite Getrag 126c13" />

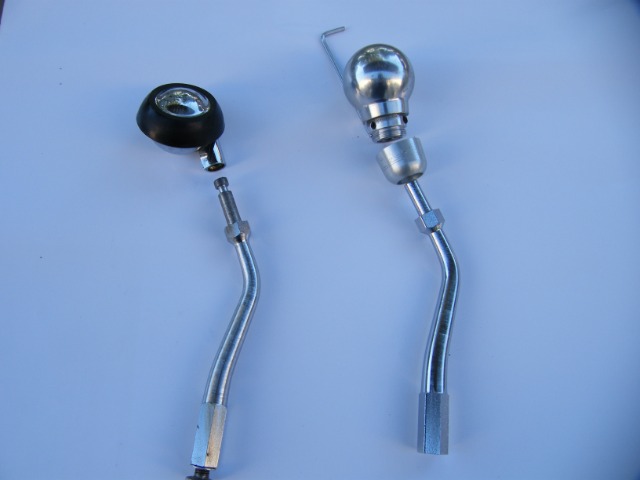

avec un autre de ces petits camarades

 Commande de boite Getrag <a href= Commande de boite Getrag 12od7s" />

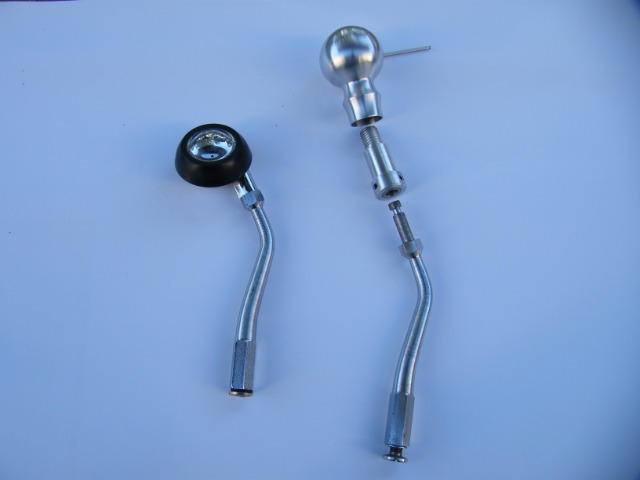

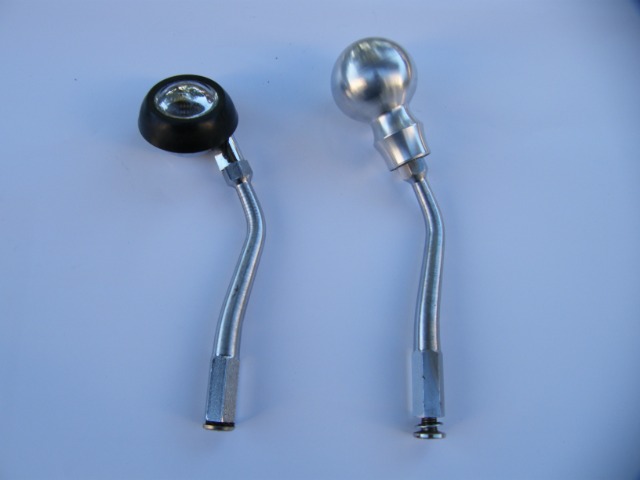

Un autre  avec un système de pommeau différent

 Commande de boite Getrag <a href= Commande de boite Getrag 129am5" />

 Commande de boite Getrag <a href= Commande de boite Getrag 1223c6" />
Revenir en haut Aller en bas
ALDORNE



Messages : 7729
Date d'inscription : 02/03/2011

 Commande de boite Getrag Empty
MessageSujet: Re: Commande de boite Getrag    Commande de boite Getrag EmptyVen 12 Sep 2014 - 12:23

Après essais il faut se rendre à l'évidence ce truc

 Commande de boite Getrag 045sf4

enfin celui du bas . Il permet sans problèmes les mouvements avant et arrière mais beaucoup moins bien les mouvements latéraux

La faute est à rechercher dans le manque de largeur de l'articulation de la chape le bras de levier n'est pas assez important.
